鋼結構旋轉樓梯有哪幾種類型(旋轉樓梯的結構圖)
發布時間：2022-10-17 17:05:07 瀏覽次數：647次
鋼結構旋轉樓梯作為空間結構構件，受空間彎、剪、扭和軸力等共同作用，結構形式及其復雜。而旋轉樓梯的設計也會因?yàn)樗玫慕Y(jié)構形式不同而產生不同的效果。
接下來，一起來了解一下其中最常用的2種結構形式——中柱式和板式。
1、中柱式
中柱式是由鋼管立柱、預制扇形踏步板、鋼平臺板及欄桿等組成。
平面是以中心立柱為圓心的同心圓，外形呈螺旋型三維空間曲線。
樓梯立面及平面示意圖
同樣的，結構體系也是以中心的鋼柱為支撐點，樓梯踏板作為懸臂梁從鋼柱挑出，沿曲線旋轉上升排列。

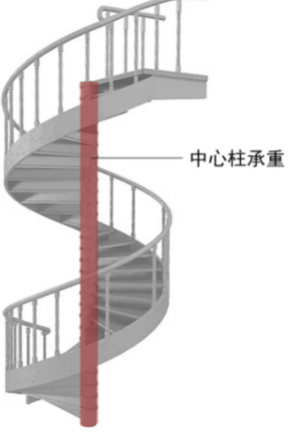

中柱式鋼結構示意圖
同時層高、樓梯寬度、裝飾面層的種類等因素，對結構設計影響較大，因而在設計過程中，需與鋼結構專業設計人員溝通，協同設計出滿意的方案。
樓梯完成效果
中柱式結構在室內室外均廣泛應用，室內適用于豎向空間聯系，室外適用于從底層室外與樓層各層及屋頂。

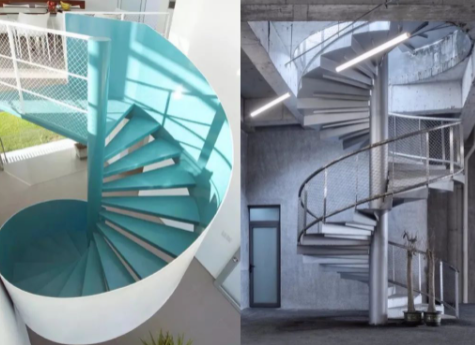

室內室外均廣泛應用
通常按每周15級左右踏步布置，基礎結構類型適用層高為2.7~6m的空間。

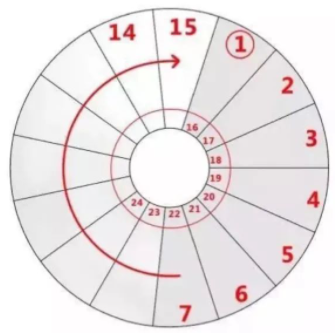

每周15級踏步為宜
考慮到使用的安全性和舒適性，行人通過時，一般是下行較上行費力，為保證行人安全，在下行時能用右手握住扶手，宜考慮欄桿扶手按上行順時針?lè)较蛟O(shè)置。
2、板式
板式旋轉樓梯是由內、外空腹曲梁、底部封板、踏步板和欄桿等組成。
平面是以2個同心圓圍合而成，外形呈雙曲螺旋型三維空間曲線。
樓梯立面及平面示意圖
其結構體系是以空腹曲梁為支撐，再將力傳導到曲梁兩端（通常指上下樓層）的結構體系上。

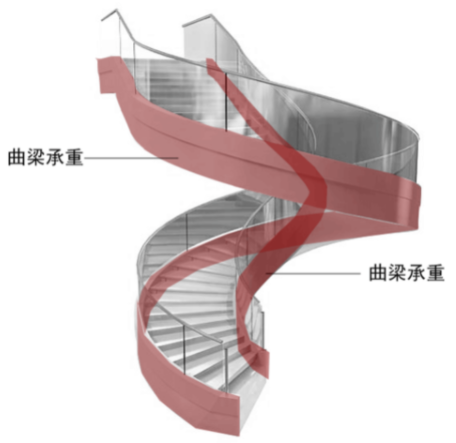

板式鋼結構示意圖
樓梯結構框架

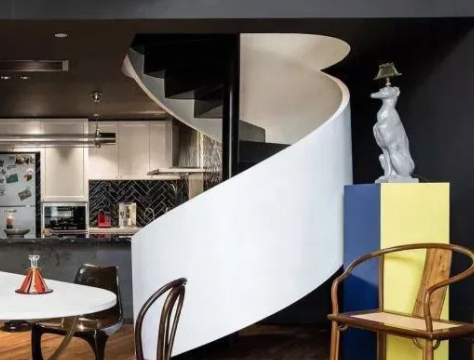

樓梯完成效果
板式結構多應用于室內，適用于人流較少的豎向空間。
通常內圓半徑選用600~1000mm，每段樓梯踏步連續布置最多為18級，若超過18級則需設置休息平臺。
